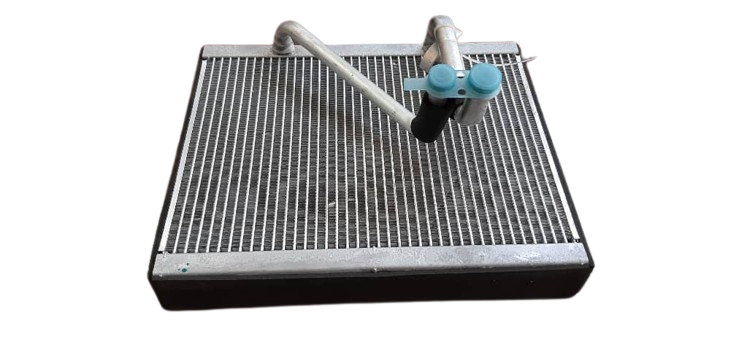

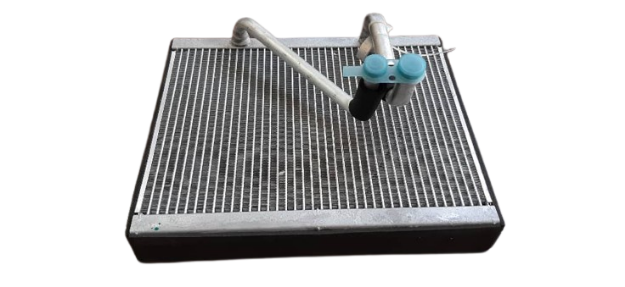

رادیاتور کولر پایین کشنده دیما HT-490

عملکرد

رادیاتور کولر پایین (کندانسور کولر) وظیفه دارد گاز مبرد (و یا در برخی سیستم‌ها مبرد با مایع) خروجی از کمپرسور سیستم تهویه مطبوع را در مسیر تهویه داخل کابین خنک کند تا بتواند مجدداً به حالت مایع تبدیل شود و سیکل خنک‌سازی ادامه یابد. به عبارت دیگر، پس از فشرده شدن گاز مبرد توسط کمپرسور، آن زیر فشار و در دمای بالا است، این گاز وارد کندانسور می‌شود تا حرارت یافته و گرمای خود را به هوای محیط منتقل کند، سپس به سیکل برگشت ادامه می‌دهد و به اواپراتور داخل کابین می‌رود.
در خودروهای سنگین، مخصوصاً کشنده‌ها، این واحد معمولاً در جلو یا پایین بخش جلوی موتور/رادیاتور اصلی نصب می‌شود («پایین» به این معنا که بخشی از مجموعه سرمایش تهویه مطبوع است و نه لزوماً در نقطه بسیار پایین بدنه).
این عملکرد باعث می‌شود که سیستم کولر در شرایط کاری سنگین مانند حمل بار طولانی، سربالایی‌ها یا در هوای گرم بتواند مؤثر باقی بماند و کابین راننده و سرنشین را خنک نگه دارد.

اجزای اصلی

در این قسمت اجزای اصلی این قطعه را بررسی می‌کنیم:

• هسته (Core) کندانسور: مجموعه لوله‌ها و پره‌ها (Tube & Fin) که گاز مبرد از داخل لوله‌ها جریان دارد و هوای محیط از میان پره‌ها عبور کرده و گرما را می‌گیرد.

• پره‌ها (Fins): فلز نازک (مثلاً آلومینیوم) که سطح تماس با هوا را افزایش می‌دهد و فرآیند تبادل حرارت را تسهیل می‌کند.

• تانک‌ها / محفظه‌های (Header/Tank): بخش‌هایی که لوله‌های داخل هسته را به خطوط ورود و خروج مبرد متصل می‌کنند.

• خطوط ورود و خروج مبرد: لوله‌هایی که گاز یا مایع مبرد را به کندانسور وارد و از آن خارج می‌کنند.

• براکت و پایه‌های نصب: برای ثابت نگه‌داشتن کندانسور به شاسی یا بدنه کشنده.

• فن یا دمنده (در برخی سیستم‌ها): اگر هواپخش فعال وجود داشته باشد، فن کمکی ممکن است پشت یا جلوی کندانسور نصب شده باشد تا جریان هوا را افزایش دهد بخصوص در سرعت‌های پایین خودرو.

• سنسورها و سوئیچ‌ها: ممکن است سنسور فشار مبرد یا سوئیچ دما نصب باشد تا در صورت دمای بالا یا فشار زیاد، فرمان قطع یا کاهش بار دهد.

سیستم‌های جانبی مرتبط

کندانسور کولر پایین با چند سیستم جانبی ارتباط مستقیم دارد:

• سیستم تهویه مطبوع (AC System): کمپرسور، اواپراتور، شیر انبساط، لوله‌های مبرد — کندانسور بخشی از این سیکل است.

• رادیاتور موتور / سیستم خنککاری اصلی: در برخی کشنده‌ها، کندانسور جلوی موتور یا بخشی از مجموعه خنک‌کاری موتور است؛ جریان هوا برای موتور و تهویه ممکن است مشترک باشد. لذا عملکرد کندانسور تحت تأثیر جریان هوا از جلو کشنده است.

• فن موتور و جریان هوا: اگر فن موتور فعالیت می‌کند، بخشی از هوای عبوری از کندانسور و رادیاتور موتور را تحت تأثیر قرار می‌دهد.

• سیستم الکتریکی: اگر دارای فن الکتریکی، سنسورها یا سوئیچ باشد، برق و کنترل الکتریکی مرتبط لازم است.

• شاسی و بدنه جلویی کشنده: موقعیت نصب، فضای عبور هوا، پنجره مشبک جلوی بدنه — همه بر عملکرد کندانسور مؤثرند.

مزایا

• افزایش کارایی سیستم تهویه مطبوع: کندانسور سالم باعث می‌شود که مبرد به‌خوبی خنک شود، و در نتیجه هوای خروجی کابین خنک‌تر باشد.

• کاهش بار روی کمپرسور: وقتی کندانسور به‌خوبی عمل کند، کمپرسور فشار کمتری تحمل می‌کند؛ این باعث افزایش عمر سیستم می‌شود.

• حفظ راحتی راننده و سرنشین: در کشنده‌هایی که مسیر طولانی دارند، تهویه مطبوع یکی از فاکتورهای مهم خستگی راننده است؛ کندانسور سالم این را تضمین می‌کند.

• صرفه‌جویی در مصرف انرژی: اگر سیستم تهویه با راندمان بالا عمل کند، مصرف سوخت یا مصرف برق (در حالت موتور روشن) ممکن است کاهش یابد.

• افزایش ارزش وسیله نقلیه: داشتن سیستم تهویه مطبوع کامل و سالم، برای خریداران احتمالی کشنده اهمیت دارد.

معایب

• هزینه تعمیر یا تعویض: اگر کندانسور آسیب ببیند (مثلاً لوله‌ها ترک بخورند یا پره‌ها خم شوند)، تعمیر یا تعویض آن ممکن است هزینه‌بر باشد.

• فضای نصب محدود: در کشنده‌ها فضای جلوی موتور و رادیاتورها محدود است و دسترسی به کندانسور گاهی سخت است، که زمان تعمیر را افزایش می‌دهد.

• حساسیت به ذرات و آلودگی: پره‌ها بسیار ظریف هستند؛ ذرات سنگی، شن، گل، حشرات می‌توانند کارایی را کاهش دهند یا آسیب بزنند.

• در معرض ضربه و خوردگی: جلو کشنده در معرض برخورد سنگ، شن‌ریزه، نمک جاده، رطوبت است که می‌تواند باعث خوردگی یا نشتی شود.

• خطر بازده پایین در شرایط بحرانی: در مسیرهای بسیار گرم یا سربالایی بار سنگین، اگر کندانسور کار نکند، تهویه مطبوع ممکن است از کار بیفتد و باعث خستگی یا نارضایتی راننده شود.

نگهداری و عیب‌یابی

نگهداری

• تمیزکاری دوره‌ای: پره‌های کندانسور باید تمیز باشند؛ با شست‌وشوی ملایم یا استفاده از باد فشرده (با فشار مناسب) ذرات، گل، شن و حشرات را پاک کنید.

• بررسی بصری پره‌ها: مراقب خم‌شدگی، آسیب یا خوردگی باشید؛ پره‌های خم شده باعث کاهش تبادل حرارت می‌شوند.

• بررسی خطوط و اتصالات مبرد: نشتی، ترک، روغن مبرد یا رطوبت اطراف اتصال می‌تواند نشانه ضعف باشد.

• چک کردن جریان هوا: مطمئن شوید جلو کشنده که هوا از کندانسور می‌گذرد، مسدود نیست (پنجره جلو، گلگیرها، شبکه جلو).

• حفاظت در برابر خوردگی: در مسیرهایی که نمک جاده یا آب شور وجود دارد، پوشش محافظ یا شست‌وشوی اضافی ممکن است لازم باشد.

• در شرایط کاری سنگین (بار زیاد، سربالایی، تابستان گرم)، بررسی فشار مبرد و عملکرد سیستم تهویه ضروری است.

عیب‌یابی و علائم خرابی

• هوای خروجی کابین خنک نیست یا خنک شدن آن کاهش یافته است.

• کمپرسور تهویه دائم در حال کار است، اما سرد شدن کم است → ممکن است کندانسور گرفتگی یا کاهش تبادل حرارت یافته باشد.

• مشاهده نشتی: آثار روغن مبرد یا لکه‌های مرطوب پشت بخش جلو کشنده.

• صدای غیرعادی در سیستم تهویه یا فشار زیاد کاری: ممکن است فشار مبرد افزایش یابد (به دلیل ناکافی بودن کندانسور) و عملکرد سیستم مختل شود.

• خم‌شدگی یا شکستگی مرئی در پره‌ها یا ساختار کندانسور.

• افزایش دمای سیستم تهویه یا کاهش کارایی در شرایط گرم یا بار زیاد.

نتیجه‌گیری

برای کشنده دیما HT‑490 که در مسیرهای طولانی، بار سنگین و شرایط پرچالش جاده‌ای کاربرد دارد، وجود یک کندانسور (رادیاتور کولر پایین) سالم و موثر بسیار حیاتی است. این قطعه نه تنها بخش مهمی از سیستم تهویه مطبوع است بلکه به راحتی راننده، دوام سیستم تهویه و کل وسیله نقلیه کمک می‌کند. از طرفی، چون در معرض شرایط سخت است، نیاز به نگهداری مناسب دارد.

اگر به‌خوبی نگهداری شود و هرگونه نشتی یا کاهش کارایی آن را به‌موقع رفع کنید، مزایای آن شامل خنک‌کنندگی مطلوب کابین، کاهش بار روی کمپرسور، آسایش راننده و افزایش طول عمر سیستم است. اما اگر به آن بی‌توجهی شود، ممکن است منجر به کاهش عملکرد تهویه، افزایش هزینه‌های تعمیر، و حتی نارضایتی راننده یا خستگی گردد.
