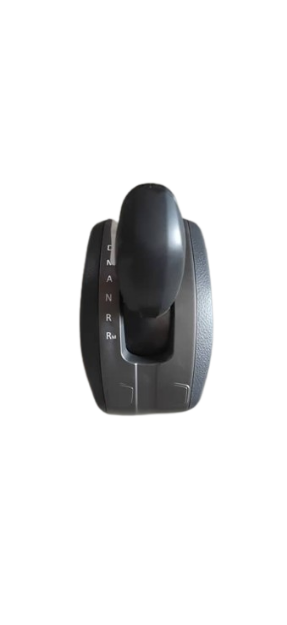

دسته دنده کشنده دیما HT-490

۱) عملکرد کلی دسته دنده (Operation)

دسته‌دنده واسط مکانیکی–کنترلی بین راننده و گیربکس است که وظیفه‌ی آن:

• انتخاب مسیر دنده (Gate Selection)

• درگیر کردن دنده موردنظر داخل گیربکس

در کشنده دیما HT-490:

• حرکت دسته‌دنده به‌صورت مکانیکی یا مکانیکی–پنوماتیکی از طریق میل‌ها (Linkage) یا کابل‌ها به ماهک‌ها (Shift Fork) درون گیربکس منتقل می‌شود.

• در گیربکس‌های سنگین، معمولاً تقویت پنوماتیکی (Air Assist) برای کاهش نیروی دست راننده استفاده می‌شود.

• در برخی نسخه‌ها، دنده‌سنگین/سبک (Range) یا دنده‌کمکی (Splitter) از طریق کلید روی دسته‌دنده کنترل می‌شود.

۲) اجزای اصلی دسته دنده

اجزای اصلی سیستم دسته دنده در HT-490 شامل موارد زیر است:

۲–۱) اجزای روی کابین

• اهرم دسته دنده (Shift Lever)

• سر دنده (دارای علائم دنده و در برخی مدل‌ها کلید Range/Split)

• فنرهای برگشت و تعادل

• بوش‌ها و مفصل کروی (Ball Joint)

۲–۲) اجزای انتقال نیرو

• میل‌های تعویض دنده (Shift Rods) یا کابل‌ها

• اتصالات مفصلی (Universal Joint / Clevis)

• براکت‌ها و نگهدارنده‌ها

۲–۳) اجزای داخل گیربکس (غیرمستقیم)

• ماهک تعویض دنده (Shift Fork)

• میل ماهک (Shift Rail)

• سینکرونایزرها (Synchronizer Assembly)

۳) سیستم‌های جانبی مرتبط

• سیستم پنوماتیک (Air Shift Assist)
  کاهش نیروی لازم برای تعویض دنده و کمک به تعویض نرم‌تر

• سیستم قفل دنده عقب (Reverse Lock)
  جلوگیری از درگیری ناخواسته دنده عقب

• سیستم Range / Split
  افزایش تعداد دنده‌ها (مثلاً ۱۲ یا ۱۶ دنده)

• سنسور موقعیت دنده (در برخی نسخه‌ها)
  برای ارتباط با ECU و کروزکنترل

۴) مزایا و معایب دسته دنده کشنده دیما HT-490

مزایا

• ساختار مکانیکی ساده و مقاوم

• تحمل گشتاور بالا مناسب بارهای سنگین

• امکان تعمیر موضعی بدون باز کردن کامل گیربکس

• کنترل دقیق راننده روی انتخاب دنده در مسیرهای کوهستانی

معایب

• وابستگی زیاد به تنظیم دقیق لینک‌ها

• در صورت فرسودگی بوش‌ها، دنده «جا نمی‌رود»

• نسبت به گیربکس‌های تمام اتوماتیک، خستگی راننده بیشتر است

• حساسیت به رطوبت و آلودگی در مفصل‌ها

۵) نگهداری و سرویس دوره‌ای (Maintenance)

اقدامات دوره‌ای پیشنهادی:

• بازدید و روانکاری بوش‌ها و مفصل‌های دسته دنده

• بررسی لقی بیش از حد در اهرم

• تنظیم مجدد میل‌های تعویض دنده پس از هر تعمیر گیربکس

• بررسی عملکرد کلید Range/Split

• تخلیه رطوبت از سیستم باد (Air Dryer)

توصیه مهم:

عدم توجه به لقی دسته دنده می‌تواند باعث:

✔ خرابی سینکرونایزر
✔ شکستن ماهک
✔ درگیری ناقص دنده و خوردگی چرخ‌دنده‌ها

۶) عیب‌یابی سیستم دسته دنده (Troubleshooting)

۷) علائم خرابی دسته دنده

• لقی بیش از حد اهرم

• صدای تقه هنگام تعویض دنده

• گیر کردن بین دو دنده

• نیاز به زور زیاد برای تعویض

• جا نرفتن دنده عقب

• تغییر نکردن دنده سبک/سنگین

⚠ ادامه رانندگی با این علائم می‌تواند منجر به خرابی کامل گیربکس شود.

۸) روش عیب‌یابی سریع تعمیرگاهی

1. خاموش کردن موتور

2. تست جا رفتن دنده‌ها بدون فشار

3. بررسی فشار باد سیستم (حداقل ۸ بار)

4. بازدید چشمی لینک‌ها و بوش‌ها

5. تست Range/Split در حالت توقف

6. در صورت نیاز، باز کردن سر دنده و مفصل کروی

۹) نتیجه‌گیری نهایی

دسته دنده کشنده دیما HT-490:

• یک سیستم مکانیکی–پنوماتیکی حیاتی در انتقال قدرت است.

• عملکرد صحیح آن تأثیر مستقیم بر عمر گیربکس و راحتی راننده دارد.

• بیش از ۶۰٪ مشکلات گیربکس‌های دستی، ریشه در عدم تنظیم یا فرسودگی سیستم دسته دنده دارند.

• سرویس ساده و منظم می‌تواند از هزینه‌های سنگین تعمیر گیربکس جلوگیری کند.
