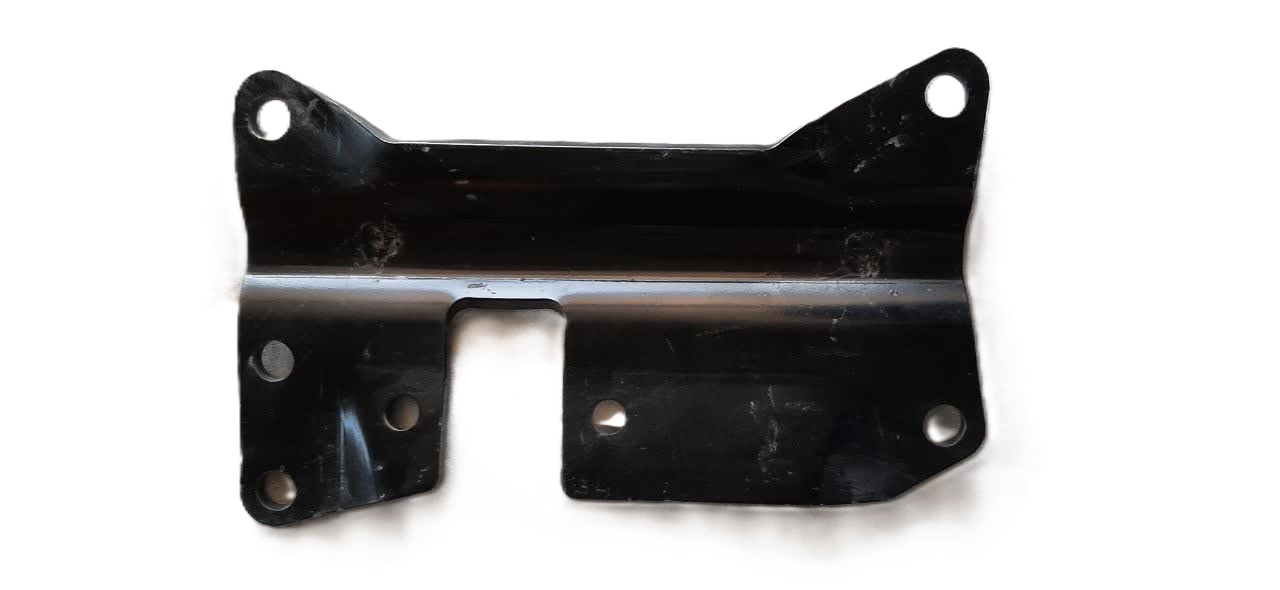

براکت بالایی جک اتاق کشنده دیما HT-490

۱. عملکرد اصلی

این مجموعه یک قطعه رابط سازه‌ای حیاتی است که عملکرد اصلی آن ایجاد یک اتصال محکم، دقیق و انعطاف‌پذیر بین بدنه اصلی ماشین‌آلات (شاسی، بوم، فریم) و سیلندر هیدرولیک خطی است. وظایف کلیدی آن عبارتند از:

• انتقال نیرو: انتقال نیروهای عظیم (کششی و فشاری) از میله پیستون سیلندر به سازه ماشین بدون ایجاد تمرکز تنش موضعی.

• تثبیت هندسی: حفظ تراز دقیق محور سیلندر نسبت به نقاط اتصال دیگر (مانند پایین سیلندر و نقطه اثر نیرو) تحت بارهای دینامیکی سنگین.

• جذب ارتعاش و شوک: کمک به جذب ارتعاشات، ضربات و نیروهای جانبی ناخواسته که در حین کار به سیلندر وارد می‌شود.

• ایجاد نقطه دوران (Pivot Point): در بسیاری از کاربردها (مانند بوم جرثقیل یا بازوی بیل مکانیکی)، این براکت به همراه یک پین، نقش یک مفصل یا لولا را ایفا می‌کند و امکان حرکت دورانی سیلندر را فراهم می‌کند.

۲. اجزای اصلی

این مجموعه معمولاً از چند قطعه کلیدی تشکیل شده است:

1. بدنه براکت (Bracket Body): قطعه اصلی فولادی (اغلب ریخته‌گری یا برش‌خورده با CNC) که شکل «U» یا «جعبه‌ای» دارد و بار اصلی را تحمل می‌کند.

2. بوش‌های سخت‌کاری شده (Hardened Bushings): بوش‌های فولادی سخت‌کاری شده که در محل عبور پین اتصال (Hinge Pin) Press-fit می‌شوند. وظیفه آنها کاهش اصطکاک و سایش بین پین ثابت و براکت متحرک است.

3. پین اتصال (Mounting Pin/Hinge Pin): میله فولادی سخت و صیقلی که از داخل بوش‌ها و چشمه (Clevis) سر سیلندر عبور کرده و اتصال مفصلی را کامل می‌کند. اغلب با یک قلاب (Cotter Pin) یا پیچ قفل‌کننده (Lock Bolt) در جای خود محکم می‌شود.

4. محفظه گریس (Grease Fitting/Zerk Fitting): مجرای تزریق گریس که امکان روغن‌کاری منظم رابط بین پین و بوش را فراهم می‌کند.

5. سوراخ‌های نصب بر روی سازه (Base Mounting Holes): سوراخ‌هایی برای اتصال محکم بدنه براکت به شاسی یا فریم ماشین توسط پیچ و مهره‌های پرظرفیت.

۳. سیستم‌های جانبی مرتبط

این مجموعه مستقیماً با سه سیستم اصلی در تعامل است:

• سیستم هیدرولیک (Hydraulic System): به طور مستقیم به چشمی (Clevis) یا فلنج سر سیلندر هیدرولیک متصل می‌شود.

• سیستم سازه‌ای ماشین (Machine Structural Frame): به شاسی، بوم (Boom)، بازوی مفصلی (Stick) یا هر عضو باربر اصلی جوش یا پیچ می‌شود.

• سیستم روان‌کاری مرکزی (Central Lubrication System) - اختیاری: در ماشین‌های پیشرفته، ممکن است مجرای گریس آن به یک سیستم روغن‌کاری خودکار متصل باشد.

۴. مزایا

• قابلیت اطمینان بالا: طراحی ساده و مستحکم، احتمال خرابی را به شدت کاهش می‌دهد.

• تعمیر و نگهداری آسان: اجزای آن (به ویژه بوش و پین) به صورت ماژولار و قابل تعویض طراحی شده‌اند.

• جذب بارهای پیچیده: قابلیت تحمل ترکیبی از نیروهای محوری، خمشی و برشی.

• کاهش تنش در سیلندر: با توزیع یکنواخت نیرو، از ایجاد تنش موضعی در نقاط جوش یا رزوه سیلندر جلوگیری می‌کند.

• قابلیت تطبیق: می‌توان آن را برای انواع مختلف سیلندرها و کاربردها با تغییر در طراحی هندسی و ابعاد تولید کرد.

۵. معایب

• نقطه کانونی سایش: محل اتصال پین و بوش یک نقطه سایش مکانیکی دائمی است و نیاز به روغن‌کاری منظم دارد.

• حساسیت به عدم تراز: اگر در هنگام نصب یا به دلیل ضربه، تراز محوری آن به هم بخورد، باعث سایش سریع بوش، خمشدگی پین و نشت روغن از آب‌بند سیلندر می‌شود.

• وزن: به دلیل فولادی و سنگین بودن، به وزن کلی ماشین می‌افزاید.

• بازرسی دشوار: در برخی نصب‌ها، دسترسی بصری و فیزیکی به آن برای بازرسی منظم مشکل است.

۶. نگهداری و عیب‌یابی

نگهداری پیشگیرانه:

• روغن‌کاری منظم: مهمترین کار. تزریق گریس با نوع و دفعات توصیه شده توسط سازنده، قبل از هر شیفت کاری در ماشین‌های سنگین.

• بازرسی بصری: بررسی وجود ترک (به ویژه در گوشه‌های تیز بدنه براکت)، سایش بیضی‌شدگی سوراخ بوش‌ها، شل‌شدگی پیچ‌های نصب و وضعیت پین (خمیدگی، شیار).

• بازرسی لقی: بررسی لقی (Backlash) بین پین و بوش یا کل مجموعه با تکان دادن دستی سیلندر در حالت خاموش. لقی بیش از حد مجاز (معمولاً چند میلی‌متر) نشانه سایش شدید است.

عیب‌یابی:

• سایش سریع و غیرعادی بوش: معمولاً ناشی از عدم روغن‌کاری، عدم تراز یا استفاده از پین با کیفیت پایین/خمیده است.

• ترک در بدنه براکت: نشان‌دهنده بارگذاری بیش از حد، خستگی مواد یا عیب ساختاری (جوش/ریخته‌گری) است. نیاز به تعویض فوری دارد.

• پین قفل شده یا سخت چرخان: ناشی از کمبود گریس، ورود آلودگی به فضای بوش یا خمیدگی پین.

۷. علائم خرابی

• صدای تقه یا کوبش: صدای ضربه‌ای مشخص به هنگام تغییر جهت حرکت سیلندر (در حین کشش یا جمع‌شدن).

• لقی محسوس: حرکت قابل مشاهده یا احساسی بین سیلندر و نقطه اتصال آن وقتی تحت بار نیست.

• خروج گریس سیاه و آلوده: گریس خارج شده از مجرای روغن حاوی ذرات فلزی (نشانه سایش فعال).

• نشت روغن هیدرولیک از آب‌بند سر سیلندر: عدم تراز ناشی از لقی براکت می‌تواند به وایپر (Wiper) و اورینگ (O-ring) سر سیلندر آسیب بزند.

• عملکرد نرم یا غیردقیق ماشین: به دلیل لقی در اتصال، حرکت دقیق بوم یا بازو مختل می‌شود.

• ترک‌های قابل مشاهده: روی بدنه فولادی براکت.

۸. نتیجه‌گیری

مجموعه براکت نصب بالایی سیلندر هیدرولیک، یک جزء حیاتی اما اغلب نادیده گرفته‌شده در سیستم‌های مکانیکی-هیدرولیک است. اگرچه طراحی آن ساده به نظر می‌رسد، اما نقش آن در ایمنی، دقت و طول عمر کل سیستم غیرقابل انکار است. این براکت پل فیزیکی بین قدرت سیال (هیدرولیک) و مکانیزم مکانیکی است. سایش در نقطه پین-بوش، عامل خرابی شماره یک آن محسوب می‌شود که خوشبختانه با یک برنامه روغن‌کاری منظم و دقیق قابل پیشگیری است. سرمایه‌گذاری در مواد اولیه با کیفیت (بوش‌های سخت، پین‌های زمین‌خورده) و نصب صحیح با تراز دقیق، منجر به کاهش زمان توقف ماشین‌آلات و افزایش قابل توجه بهره‌وری می‌شود. در نهایت، سلامت این مجموعه کوچک، شاخصی مستقیم از سلامت اتصالات حیاتی در ماشین‌آلات سنگین است.
