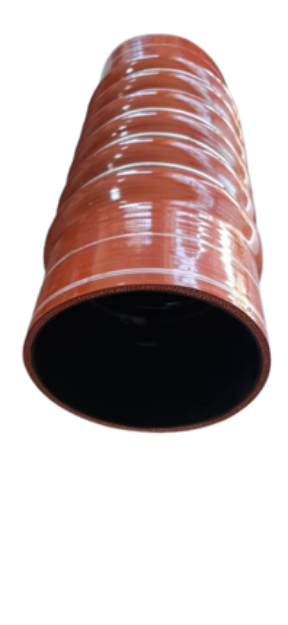

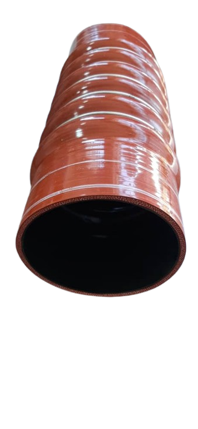

مقدمه — نقش لوله خروجی اینترکولر
در موتورهای توربوشارژ دیزل، هوای مکیده شده ابتدا توسط توربوشارژ فشرده میشود، که در نتیجه دما و چگالی هوا افزایش مییابد. برای افزایش بهرهوری و جلوگیری از داغ شدن هوای ورودی، از یک مبدل حرارتی هوا به هوا (اینترکولر) استفاده میشود که دمای هوای فشرده را کاهش میدهد. لوله خروجی اینترکولر (یا “cold‑side intercooler outlet pipe”) مسیری است که هوای خنک شده پس از خروج از اینترکولر را به منیفولد ورودی موتور (یا ورودی توربو به محفظه احتراق، بسته به طراحی) منتقل میکند.
این لوله در مسیر “هوای فشردهشده → اینترکولر → موتور” قرار دارد و باید فشار زیاد، دما و ارتعاشات را تحمل کند.
عملکرد
عملکرد اصلی لوله خروجی اینترکولر عبارت است از:
-
انتقال هوا با حداقل افت فشار و دمایی
هوای فشرده از اینترکولر باید با حداقل تلفات فشار و دمایی به موتور برسد. هر افت فشار در این مسیر یعنی بازده کمتر و کاهش فشار ورودی به سیلندرها.
-
مستحکم بودن در مواجهه با فشار و دما
چون هوا فشرده است، فشار (بسته به طراحی توربو و فشار بوست) ممکن است در محدوده قابل توجهی باشد (مثلاً 1 تا 2 بار اضافه فشار یا حتی بیشتر). لوله باید بتواند این فشار را تحمل کند و در دماهای متغیر عملکرد پایداری داشته باشد.
-
مقاومت در برابر ارتعاشات و حرکات موتور
موتور و بدنه قطعات اطراف آن در طول کار ارتعاش دارند؛ لوله باید انعطافپذیری کافی (از طریق اتصالات، خمها یا رابطهای لاستیکی) داشته باشد که دچار ترک یا جدایش نشود.
-
پایداری حرارتی و مقاومت در برابر خوردگی
مواد لوله باید بتوانند دماهای پایین و بالا را تحمل کنند، و در محیط مرطوب یا آلوده مقاومت به خوردگی داشته باشند.
اجزای اصلی و ساختار
یک لوله خروجی اینترکولر معمولاً شامل موارد زیر است:
-
بدنه لوله
جنس معمول: آلیاژ آلومینیوم، آلومینیوم با پوشش مقاوم، فولاد با پوشش مقاوم به خوردگی، یا لولههایی با پوشش خاص برای مقاومت حرارتی.
ضخامت دیواره باید متناسب با فشار طراحی باشد.
-
خمها و انحناءها
مسیر لوله غالباً با چند خم (مانند خمهای 45 درجه یا 90 درجه) طراحی میشود تا با ساختار موتور و باقی اجزا همخوانی یابد.
-
اتصالات (فلنجها / بستها / کوپلرها / واشرها / گسکتها)
برای اتصال لوله به اینترکولر و به منیفولد یا سایر رابطها، از کوپلرهای سیلیکونی مقاوم به دما و فشار، بستهای بستبندی (کلمپها)، فلنج یا گسکت استفاده میشود.
-
نگهدارندهها و پایهها
برای جلوگیری از لرزش یا خرابی، معمولاً براکتها یا پایههایی وجود دارد که لوله را محکم در جای خود نگه میدارند.
-
قطعه سنسور دما یا فشار (در برخی طراحیها)
ممکن است در مسیر لوله، حسگر دما یا فشار هوا (برای اندازهگیری هوای ورودی به موتور) نصب شود.
-
پوشش محافظ
در بعضی موارد، بخشهایی از لوله ممکن است با پوشش حرارتی (عایق حرارتی) محافظت شوند تا از تأثیر حرارت محیط (مثلاً نزدیکی اگزوز، منیفولد اگزوز یا سایر بخشهای داغ موتور) جلوگیری شود.
سیستمهای جانبی مرتبط
لوله خروجی اینترکولر با سیستمهای زیر در تعامل است:
-
اینترکولر
خروجی اینترکولر به عنوان ورودی لوله محسوب میشود. کیفیت و طراحی اینترکولر (ابعاد، تعداد پاسها، سطح انتقال حرارت) تأثیر مستقیمی بر عملکرد هوای خروجی دارد.
-
توربوشارژ / کمپرسور
فشار هوای ورودی، دمای آن و میزان هوایی که وارد لوله میشود، به عملکرد توربو و شرایط کاری آن ارتباط دارد.
-
منیفولد ورودی موتور
لوله خروجی باید هوا را با توزیع یکنواخت برای سیلندرها تحویل دهد، تا اختلال در پاشش سوخت یا توزیع هوای مخلوط پیش نیاید.
-
سیستم کنترل الکترونیکی موتور (ECU)
در برخی موتورهای مدرن، ECU به اطلاعات دما یا فشار هوای ورودی نیاز دارد (مثلاً از سنسور MAP یا سنسور دما). خط هوای خروجی ممکن است مسیر سنسور باشد.
-
سیستم عایق حرارتی / پوشش حرارتی
اگر لوله از ناحیههای گرم عبور کند، ممکن است عایق حرارتی یا پوشش محافظ نیاز باشد.
-
سیستم بازگشت تقطیر یا تخلیه رطوبت (اگر وجود داشته باشد)
در برخی طراحیها ممکن است رطوبت یا میعان در لوله باشد که باید به نحوی به سیستم بازگشت یا تخلیه هدایت شود.
مزایا و اهمیت طراحی مناسب
مزایای طراحی و اجرای صحیح لوله خروجی اینترکولر به شرح زیراند:
-
افزایش بازده موتور
با کاهش تلفات فشار مسیر (فشار از دست رفته) و دمای پایین هوای ورودی، تورم بیشتر و احتراق بهینهتر ممکن میشود.
-
کاهش دمای ورودی هوا
دمای پایینتر هوای ورودی به موتور باعث افزایش چگالی هوا، بهبود احتراق و کاهش پدیده ضربه (ناپایداری احتراق) میشود.
-
پایداری عملکرد در شرایط سخت عملیاتی
طراحی مناسب لوله (انعطاف، مقاومت فشار، تلفات کم) باعث میشود تحت شرایط بار سنگین یا تغییرات دمایی عملکرد مداوم داشته باشد.
-
افزایش دوام و کاهش خرابی
استفاده از مواد مناسب و طراحی دقیق منجر به عمر طولانیتر لوله و کاهش هزینه نگهداری و خرابی ناگهانی میشود.
معایب، نقاط ضعف و محدودیتها
در کنار مزایا، برخی چالشها و معایب ممکن است وجود داشته باشند:
-
هزینه ساخت بالا
استفاده از مواد مقاوم (آلومینیوم آلیاژی، فولاد با پوشش) و طراحی خمهای دقیق و اتصالات مقاوم به فشار ممکن است هزینه تولید را بالا ببرد.
-
وزن و ابعاد
در برخی طراحیها، لوله نسبتاً بزرگ یا با دیواره ضخیم ممکن است وزن قابل ملاحظهای اضافه کند یا فضای نصب را اشغال کند.
-
افزایش پیچیدگی مسیر و اتصالات
هر خم، کوپلر، اتصال یا تغییر مقطع، میتواند نقطهای برای افت فشار، نشت یا ترک باشد.
-
حساسیت به نشتیها
اگر اتصالات یا گسکتها به درستی نصب نشوند یا در طول زمان خراب شوند، نشت هوا باعث کاهش فشار و افت کارایی خواهد شد.
-
تأثیر حرارت محیطی
اگر لوله در نواحی نزدیک به منیفولد اگزوز یا سایر اجزای داغ قرار گیرد بدون محافظ، دمای هوای داخل لوله ممکن است افزایش یابد و بازده کاهش یابد.
-
خستگی حرارتی و ارتعاشی
تغییرات دما و ارتعاشات مداوم ممکن است باعث ترک خوردگی یا خستگی لوله در طول زمان شود.
نگهداری و عیبیابی
برای تضمین عملکرد صحیح لوله خروجی اینترکولر و کاهش خرابی، اقدامات نگهداری و بازرسی دورهای ضروری است:
نگهداری پیشگیرانه
-
بازرسی بصری دورهای
هر بازه زمانی مشخص (مثلاً در سرویسهای دورهای) لوله را از نظر ترک، خوردگی، خمش غیرمعمول یا آسیب مکانیکی بررسی کنید.
-
بررسی اتصالات و بستها
مطمئن شوید که بستها، کوپلرها و گسکتها محکم هستند و هیچ نشتی ندارند.
-
رسوبزدایی و تمیزکاری داخلی
اگر سیستم ورودی هوا آلوده باشد یا ذرات وارد لوله شوند، در طول زمان ممکن است رسوب یا گرفتگی جزئی ایجاد شود. در صورت امکان، با هوای فشرده یا روش مناسب لوله را پاک کنید.
-
کنترل لرزش و تراز بودن لوله
براکتها یا پایهها را چک کنید تا لوله دچار لرزش یا تماس با قطعات دیگر نشود.
-
جایگزینی قطعات مصرفی
گسکتها، کوپلرها یا واشرها ممکن است در مرور زمان فرسوده شوند؛ لازم است بهموقع تعویض شوند.
عیبیابی
در صورت مشاهده مشکل، مراحل زیر میتواند به تشخیص دلیل کمک کند:
| علامت / مشکل |
احتمال علت |
راه حل پیشنهادی |
| افت محسوس فشار بوست / کاهش توان موتور |
نشت هوا در لوله یا اتصالات |
بررسی نشتی با آزمایش فشار (مثلاً قرار دادن فشار معینی و بررسی نشتی با آب صابون) |
| افزایش دمای هوای ورودی یا عملکرد نامناسب |
داغ شدن لوله، تلفات حرارتی، مسیر نا بهینه |
بررسی مسیر، محافظ حرارتی، عایقکاری یا جدا بودن لوله از منابع حرارتی |
| ترک یا شکستگی در لوله |
خستگی حرارتی یا ارتعاشی، نصب نامناسب |
بررسی محل ترک، تعویض بخش خراب، استفاده از لوله مقاومتر |
| صدای سوت یا هوای خروجی از اتصالات |
نشتی در کوپلر یا گسکت |
Tighten کردن بستها، تعویض گسکت |
| لرزش زیاد یا تماس لوله با قطعات اطراف |
ضعف براکت یا شل شدن پایه |
تقویت یا تثبیت لوله با پایه محکمتر |
| گرفتگی داخلی (در موارد غیرمعمول) |
ورود ذرات یا بخار ایجاد چگالی |
پاکسازی داخلی لوله |
برای تشخیص دقیقتر، میتوان از ابزارهایی مانند دستگاه فشارسنج، مانومتر، سنسور دمای هوای ورودی، یا حتی تست نشت در آزمایشگاه استفاده کرد.
علائم خرابی
در زیر فهرستی از علائم ظاهری یا عملکردی که ممکن است نشاندهنده خرابی لوله خروجی اینترکولر باشند:
-
کاهش محسوس توان موتور
اگر موتور در بار کامل، توان لازم را نداشته باشد و فشار هوای ورودی کاهش یابد (بوست کاهش یابد).
-
مصرف سوخت زیادتر از حد معمول
علت: کاهش بازده احتراق به دلیل افت فشار یا دمای بالا.
-
افزایش دمای گازهای خروجی (EGR) یا دمای موتور
به دلیل ورود هوای داغتر یا مختلط شدن هوای ورودی با هوای داغ.
-
نشانههای نشت هوا (سوت، صدای خسخس)
ممکن است صدای سوت در اطراف اتصالات یا خود لوله شنیده شود.
-
افزایش فشار منفی یا افت فشار در مانومترهای اندازهگیری هوای ورودی
اگر سیستم موتور دارای سنسور فشار هوا باشد.
-
خطا یا آلارم ECU مربوط به فشار / دمای هوای ورودی
در موتورهای مدرن، خطاهای سنسور MAP یا سنسور دمای هوای ورودی ممکن است ظاهر شود.
-
مشاهده روغن یا آلودگی در داخل لوله
اگر از سیستم توربو روغن نشت کند، ممکن است داخل لوله آلودگی دیده شود.
-
ترک یا خوردگی در بدنه لوله
در بازدید بصری ممکن است قسمتی از لوله ترک خورده یا دفرمه شده باشد.
نتیجهگیری
لوله خروجی اینترکولر یکی از اجزای کلیدی در مسیر هوای فشرده شده موتور است که اگر به خوبی طراحی، ساخته و نگهداری نشود، میتواند نقطهای بحرانی در کاهش عملکرد موتور و افزایش مصرف سوخت باشد. در کشندهای مانند HT‑490 با موتور توربوشارژ و فشار بالا، اهمیت ویژه دارد.
