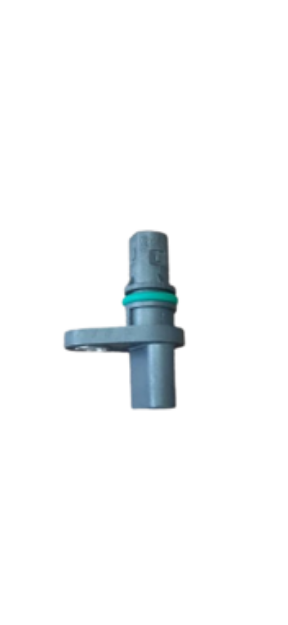

سنسور دور خوان موتور کشنده دیما HT-490

1. عملکرد سنسور دورخوان

سنسور دورخوان یا RPM Sensor وظیفه اندازه‌گیری سرعت چرخش موتور یا قطعه متحرک (مثل شفت موتور) را دارد. در مدل دیما HT-490، این سنسور با استفاده از روش‌های مغناطیسی یا نوری، تعداد دور در دقیقه (RPM) را ثبت می‌کند و سیگنالی الکتریکی متناسب با سرعت چرخش تولید می‌کند که به واحد کنترل موتور ارسال می‌شود.

• سنسور در نزدیکی فلایویل یا چرخ‌دنده موتور نصب می‌شود.

• هر بار که فلایویل یا چرخ‌دنده عبور می‌کند، سنسور یک پالس تولید می‌کند.

• تعداد پالس‌ها در واحد زمان سرعت موتور را تعیین می‌کند.

2. اجزای اصلی

• هسته سنسور (Magnetic core یا Optical element): که حسگر را تشکیل می‌دهد.

• سیم‌پیچ یا دیود نوری: برای تولید سیگنال الکتریکی.

• محفظه ضدآب و مقاوم: برای محافظت در برابر گرد و غبار و رطوبت.

• کانکتور و کابل: برای انتقال سیگنال به ECU (واحد کنترل الکترونیکی).

3. سیستم‌های جانبی

• واحد کنترل موتور (ECU): سیگنال دورخوان را دریافت و پردازش می‌کند.

• سیستم سوخت‌رسانی: بر اساس اطلاعات RPM، میزان تزریق سوخت را تنظیم می‌کند.

• سیستم نمایشگر: سرعت موتور را روی نمایشگر نشان می‌دهد.

• سیستم‌های حفاظتی: مانند قطع کن موتور در صورت افزایش بیش از حد دور موتور.

4. مزایا

• دقت بالا در اندازه‌گیری سرعت موتور.

• افزایش کارایی و بهینه‌سازی سوخت‌رسانی.

• کاهش استهلاک موتور به دلیل کنترل بهتر عملکرد.

• ساده بودن نصب و نگهداری.

5. معایب

• حساسیت به آلودگی‌ها و گرد و غبار: ممکن است باعث اختلال در عملکرد شود.

• خرابی سیم‌کشی و اتصالات ممکن است باعث قطع سیگنال شود.

• در بعضی مدل‌ها، احتمال ایجاد نویز الکتریکی وجود دارد که نیازمند فیلتراسیون است.

6. نگهداری و عیب‌یابی

• بازرسی دوره‌ای سنسور و اتصالات الکتریکی.

• تمیز کردن محل نصب سنسور و فلایویل از گرد و غبار و روغن.

• استفاده از مولتی‌متر برای تست مقاومت سیم‌پیچ سنسور.

• کنترل وجود سیگنال پالس با اسیلوسکوپ یا دستگاه دیاگ.

• تعویض سنسور در صورت مشاهده خرابی یا عدم تولید سیگنال.

7. علائم خرابی

• نوسان یا افت ناگهانی دور موتور.

• قطع شدن نمایشگر دور موتور یا نمایش عدد صفر.

• افزایش مصرف سوخت به دلیل تنظیم نادرست ECU.

• خاموش شدن ناگهانی موتور در حین کار.

• خطاهای مرتبط با سنسور دور در دستگاه دیاگ.

8. نتیجه‌گیری

سنسور دورخوان موتور دیما HT-490 نقش کلیدی در عملکرد بهینه و ایمن موتور کشنده دارد. با توجه به اهمیت این سنسور در سیستم‌های کنترل موتور، نگهداری منظم و عیب‌یابی سریع آن ضروری است. با رعایت اصول نصب و محافظت در برابر آلودگی‌ها، می‌توان عمر و دقت عملکرد سنسور را افزایش داد و از مشکلات احتمالی جلوگیری کرد.
