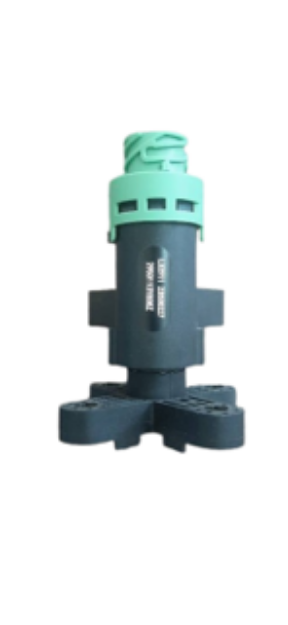

سنسور تنظیم ارتفاع بالن عقب کشنده دیما HT-490

اجزای اصلی

یک سنسور تنظیم ارتفاع عقب معمولی شامل این اجزاء است:

1. مکانیکی / حسگر موقعیت (Position Sensor):
   معمولاً بازویی یا لینک متحرکی دارد که بین شاسی و محور عقب قرار گرفته. با تغییر ارتفاع (فاصله شاسی تا محور)، این بازو حرکت می‌کند و موقعیت نسبی را تغییر می‌دهد.

2. الکترونیک داخلی / مبدّل سیگنال:
   حسگر اغلب از نوع ولتاژ آنالوگ، مقاومت متغیر (potentiometer)، یا حسگر مغناطیسی/اثر هال است که حرکت بازو را به سیگنال الکتریکی تبدیل می‌کند.

3. سیم‌کشی و کانکتورها:
   سیم‌ها و کانکتورهایی که سیگنال و تغذیه را به سنسور می‌رسانند و سیگنال را به واحد کنترل (ECU یا کنترلر تعلیق) ارسال می‌کنند.

4. واحد کنترل تعلیق (ECAS / ECU / Controller):
   دریافت‌کننده سیگنال سنسور، مقایسه با مقدار مرجع، و فرمان دادن به المان‌های تنظیمی مانند شیر هوا (control valve) یا کمپرسور هوا.

5. بخش هوای سیستم تعلیق:
   شامل بالن‌های هوایی (air springs)، کمپرسور هوا، مخزن ذخیره هوا (reservoir)، شیرهای کنترل ارتفاع و خطوط هوا.

6. سیستم تغذیه و برق:
   تأمین ولتاژ مناسب برای سنسور و واحد کنترل، فیوزها، قطع و وصل و محافظت در برابر نویز و رطوبت.

نحوه عملکرد

روند کلی عملکرد سنسور و سیستم تنظیم ارتفاع بدین شکل است:

1. بارگذاری / تغییر وزن یا وضعیت جاده باعث می‌شود که شاسی نسبت به محور عقب پایین‌تر یا بالاتر بیاید.

2. سنسور موقعیت حرکت داخلی خود (بازو یا لینک) را تشخیص می‌دهد و سیگنال متناسب با ارتفاع فعلی شاسی ارسال می‌کند به ECU.

3. ECU این سیگنال را با مقدار مرجع (height set point) مقایسه می‌کند.

4. اگر ارتفاع کمتر از مقدار مرجع باشد (کشنده عقب فرو رفته)، فرمان می‌دهد که به بالن هوا اضافه شود از طریق کمپرسور و شیر کنترل.

5. اگر ارتفاع بیشتر از مقدار مرجع باشد (شاسی بالا آمده)، هوا از بالن خارج می‌شود یا via شیر اگزوز در سیستم حذف فشار، تا ارتفاع کاهش یابد.

6. این فرآیند بطور مداوم حین حرکت یا در ایستگاه با توجه به اطلاعات حسگر انجام می‌شود.

سیستم‌های جانبی

برای عملکرد صحیح، سنسور تنظیم ارتفاع عقب وابسته است به چند سیستم جانبی:

• کمپرسور هوا: برای تأمین هوای فشار لازم به بالن‌ها.

• شیرهای کنترل ارتفاع / تنظیم والوز: جهت باز کردن و بستن مسیر هوا به بالن‌ها / تخلیه هوا.

• مخزن هوای فشرده: ذخیره‌سازی هوا در فشار مناسب.

• سنسور فشار هوا: برای نظارت بر فشار هوای سیستم.

• کمک‌فنرها: برای جلوگیری از نوسان زیاد و کنترل ارتعاشات.

• واحد کنترل الکترونیکی (ECU) تعلیق یا واحد کنترل خودرو که این وظیفه را دارد:
  ممکن است بخشی از سیستم تعلیق هوشمند باشد (مثل ECAS در برخی کامیون‌ها). در دیما HT‑490 سیستم عقب تعلیق بادی WABCO‑ECAS هست. اتوبان

• تغذیه برق و حفاظت (فیوز، اتصالات مطمئن، محافظت در برابر آب و گرد و غبار).

مزایا

استفاده از سنسور تنظیم ارتفاع عقب در کشنده‌ها مزایای زیادی دارد:

• حفظ وضعیت مناسب شاسی تحت بارهای متغیر: بار سبک یا سنگین، کم یا زیاد، سیستم باعث می‌شود ارتفاع شاسی ثابت بماند، که باعث توزیع درست بار، پایداری و کنترل بهتر می‌شود.

• بهبود آسایش سرنشین و کاهش فشار بر اجزای تعلیق و شاسی: وقتی ارتفاع مناسب باشد، کمک‌فنرها و بالن‌ها در نقطه بهینه کار می‌کنند، نه خیلی فشرده یا خیلی آزاد.

• کاهش سایش لاستیک‌ها: ارتفاع نامناسب باعث زاویه‌های نامناسب چرخ و فشار بیشتر روی لاستیک و کمک‌فنرها می‌شود.

• کمک به کنترل پایداری خودرو، مخصوصاً در پیچ‌ها و مسیرهای ناهموار یا شیب‌ها.

• کاهش مصرف سوخت (تا حدی): وقتی ارتفاع زیاد باشد، مقاومت هوا بیشتر می‌شود، و وقتی ارتفاع پایین‌تر باشد اما نه خیلی که اتصالات زیر خودرو به زمین بخورد، مصرف سوخت بهبود پیدا می‌کند.

• خطر برخورد زیر شاسی با موانع کمتر می‌شود اگر ارتفاع مناسب حفظ شود.

معایب و محدودیت‌ها

هرچند مزایا زیاد است، اما معایبی هم دارد:

• پیچیدگی بیشتر سیستم و هزینه بالاتر نسبت به تعلیق ساده فنری یا تعلیق ثابت.

• وزن اضافی: وجود بالن هوا، کمپرسور، شیرها، لوله‌ها، سنسورها، و واحد کنترل باعث افزایش وزن سازه می‌شود.

• نگهداری نیاز دارد: سیستم هوا ممکن است دچار نشتی شود، سنسورها فرسوده شوند، اتصالات خراب شوند.

• حساس به شرایط محیطی: سرما، یخ زدگی، رطوبت، گرد و خاک ممکن است عملکرد سنسور یا خطوط هوا را مختل کند.

• در صورت خرابی بخشی از سیستم، تأثیرات جانبی زیاد: اگر سنسور خراب باشد، سیستم کنترل ارتفاع نمی‌تواند بدرستی کار کند؛ اگر کمپرسور نتواند فشار درست را تأمین کند، یا بالن‌ها نشتی داشته باشند، ارتفاع شاسی ممکن است خیلی پایین بیاید یا زیاد شود.

• هزینه تعویض قطعات و تعمیرات بالاتر نسبت به سیستم‌های ساده‌تر.

نگهداری و عیب‌یابی

نگهداری پیشگیرانه

• بررسی منظم اتصالات مکانیکی سنسور: بازوها، لینک‌ها، مفاصل، اتصالات بین شاسی و محور عقب. مطمئن شوید آزاد حرکت می‌کنند و گیر نمی‌کنند.

• پاک نگه داشتن بخش حساس سنسور از گل ‌ولای، خاک، زنگ، یخ و روانکاری مناسب مفاصل حرکتی.

• چک کردن سلامت خطوط هوایی: نشتی هوا از بالن‌ها، اتصالات و لوله‌ها.

• بررسی عملکرد کمپرسور و شیرهای کنترل: مطمئن شوید در فشار مناسب کار می‌کنند.

• کنترل برق‌رسانی و اتصالات الکتریکی سنسور: تماس‌ها، فیوزها، ولتاژ تغذیه.

• مراقبت از واحد کنترل تعلیق (ECU): حفظ نرم‌افزار به‌روز، جلوگیری از ضربه‌دادن، حفاظت در برابر رطوبت و گرما.

عیب‌یابی

برای تشخیص مشکل معمولاً مراحل زیر انجام می‌شود:

1. مشاهده علائم ظاهری: آیا سیستم تعلیق عقب پایین آمده؟ یا شاسی عقب به صورت نامتوازن است؟

2. کنترل خطاها در داشبورد / ECU: آیا هشدار تعلیق، ارتفاع، یا خطا در سیستم ECAS نمایش داده می‌شود؟

3. اندازه‌گیری سیگنال سنسور در شرایط مختلف ارتفاع: با وسیلهٔ اندازه‌گیری (مولتی‌متر یا دیاگ) سیگنال سنسور را بررسی در حالت‌های بار سبک و سنگین.

4. بازرسی مکانیکی سنسور: آیا بازوی سنسور شکسته، خم شده، گیر کرده یا آزادانه حرکت نمی‌کند؟

5. بررسی نشتی هوا در بالن‌ها و اتصالات: با صابون یا اسپری مخصوص می‌توان نشان داد آیا هوا در نقاط خاصی نشتی دارد.

6. تست کمپرسور و شیرها: مطمئن شوید کمپرسور هوا فشار مناسب را تولید می‌کند، و شیر کنترل ارتفاع عملکرد مناسب دارد.

7. بررسی تغذیه برق و اتصالات: ولتاژ ورودی، مقاومت سنسور، اتصالات شل یا زنگ‌زده.

علائم خرابی

چند علامت که نشان می‌دهند سنسور ارتفاع یا اجزای مرتبط آن آسیب دیده‌اند:

• عقب کشنده «می‌خوابد» (یعنی ارتفاع عقب نسبت به حالت نرمال پایین است) مخصوصا وقتی بار کمی دارد.

• عقب کشنده خیلی بالا می‌ایستد یا بیش از حد نوسان دارد.

• عدم تعادل جانبی: یکی از طرفین عقب پایین‌تر از طرف دیگر است.

• واکنش کند یا عدم واکنش هنگام تغییر بار (مثلاً بارگیری / تخلیه).

• صدای غیر معمول در کمپرسور هوای معیوب یا شیرهای کنترل (واتر شدن، صدای سوت یا قار و قور).

• هشدار یا چراغ خطا در داشبورد یا unit کنترل تعلیق.

• مصرف هوای زیاد (کمپرسور زیاد کار می‌کند) یا کمپرسور مکرراً روشن و خاموش می‌شود.

نتیجه‌گیری

سنسور تنظیم ارتفاع عقب یکی از قطعات کلیدی سیستم تعلیق بادی در کشنده‌هایی مانند دیما HT‑490 است که کمک می‌کند عملکرد تعلیق، پایداری، ایمنی و آسایش راننده بهتر شود، و آسیب به شاسی و سیستم تعلیق کاهش یابد. اگر این قطعه بدرستی کار نکند، می‌تواند منجر به مشکلات جدی شود — از جمله سایش زودهنگام، کنترل ضعیف، مصرف غیر بهینه سوخت، و حتی خطرات ایمنی.

برای اینکه این سیستم دوام خوبی داشته باشد، نگهداری منظم، بررسی اجزاء مرتبط و عیب‌یابی به محض مشاهدهٔ علائم خرابی مهم است.
