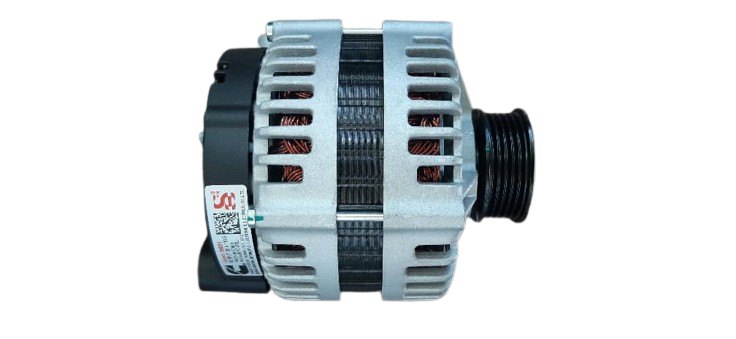

دینام کشنده دیما HT-490

۱) نقش و عملکرد کلی

دینام وظیفهٔ تولید برق مورد نیاز سیستم‌های برقی خودرو و شارژ باتری‌های ۲۴ ولت را بر عهده دارد؛ در کشنده‌های سنگین مثل دیما HT-490 دینام طوری طراحی می‌شود که علاوه بر تأمین مصرف‌های لحظه‌ای (روشنایی، تهویه، ECU، پمپ‌ها و دستگاه‌های کمکی) جریان لازم برای شارژ مجموعهٔ باتری‌های ۲۴ ولت را فراهم کند. در نمونه‌های مرجع HT-490 ظرفیت دینامِ نصب‌شده حدود ۱۱۰ آمپر اعلام شده است.

۲) اجزای اصلی دینام (با توضیح کوتاه عملکرد هر کدام)

• روتور (Rotor) و سوئیپ رینگ‌ها / براش‌ها (Slip rings & brushes) — تولید میدان مغناطیسی چرخان؛ در برخی دینام‌های کامیونی براش وجود دارد تا جریان تحریک به روتور برسد.

• استاتور (Stator) — سیم‌پیچی ثابت که جریان تولیدی (AC) را القا می‌کند.

• پل دیود (Rectifier) — تبدیل جریان AC استاتور به DC برای شارژ باتری و تغذیه بارها.

• رگولاتور ولتاژ (Voltage regulator) — کنترل جریان میدان برای حفظ ولتاژ خروجی در مقدار تعیین‌شده (داخلی یا خارجی).

• یاتاقان‌ها (Bearings) و پوسته و پولی (Pulley) — نگهداری محور و انتقال گردش از تسمه موتور.

• حسگر / خروجی‌های اندازه‌گیری (در برخی مدل‌ها) — برای ارسال سیگنال به ECU یا نشان‌دهندهٔ شارژ.
  شرح عملکرد کلی اجزا و نقش رگولاتور را می‌توان در منابع عمومی آلترناتور مطالعه کرد.

۳) سیستم‌های جانبی مرتبط

• باتری(ها): HT-490 معمولاً با دو عدد باتری ۲۴ ولت (موازی/سری بسته به پیکربندی) با مشخصاتی مانند حدود ۲۴ ولت × ۱۸۰ آمپرساعت عرضه شده است؛ دینام باید این باتری‌ها را در طول کار شارژ کند.

• کمربند و پولی محرک: انتقال گردش از میل‌لنگ به دینام.

• سیستم‌های الکترونیکی خودرو (ECU/مدیریت موتور): در بعضی پیکربندی‌ها رگولاتور از طریق ECU کنترل می‌شود.

۴) مشخصات عملیاتی مهم (اعداد کاربردی)

• ظرفیت نامی دینام: ≈ ۱۱۰ A (اسمی، بسته به نسخه تولیدی ممکن است تفاوت جزئی داشته باشد).

• ولتاژ شارژ مناسب (سیستم ۲۴ ولت): در حالت شارژ عادی دینام باید ولتاژ را در حدود ۲۷–۲۹ ولت نگه دارد (معمولاً ≈ 27.6–28.8V بسته به نوع رگولاتور و وضعیت باتری). این مقدار مرجع عملی برای تشخیص سالم/خراب بودن رگولاتور است.

۵) مزایا و معایب (عملی)

مزایا

• طراحی استاندارد و قابل تأمین: دینام ۱۱۰A برای اکثر نیازهای استاندارد کشنده (روشنایی، تهویه، مانیتور، ECU) کافی است.

• نگهداری نسبتاً ساده (بلوک‌های قابل تعویض مثل رگولاتور/پل دیود/یاتاقان).

معایب / محدودیت‌ها

• اگر لوازم جانبیِ پرمصرف (یونیت سرمایش اضافی، یونیت‌های برقی زیاد، کف‌پمپ‌ها، وینچ‌های برقی) روی خودرو نصب باشند، ۱۱۰A ممکن است در بار کامل ناکافی شود و نیاز به دینام با ظرفیت بالاتر یا دینام دوم باشد.

• خرابی رگولاتور یا پل دیود می‌تواند منجر به نوسان ولتاژ و آسیب به تجهیزات حساس شود.

۶) نگهداریِ پیشگیرانه (روتین‌های عملی)

هر ۵۰۰–۱۰۰۰ ساعت یا مطابق دفترچهٔ سازنده (بسته به کاربری):

1. بازرسی بصری تسمه و پولی — ترک، شیارزدگی یا شل‌شدگی تسمه را بررسی و در صورت لزوم تعویض/تنظیم کنید.

2. کنترل پارامترهای الکتریکی — با ولت‌متر ولتاژ باتری را در حالت استراحت (موتور خام) و در حالت کار اندازه‌گیری کنید؛ ولتاژ شارژ باید در حدود 27–29V باشد.

3. بازرسی یاتاقان‌ها و صدا — شنیدن صداهای قیژ/غژ/کوبشی در دورهای مختلف می‌تواند نشانهٔ خرابی یاتاقان باشد.

4. تمیزکاری خروجی هوای دینام و لباس روتور — جلوگیری از تجمع گرد و غبار و روغن.

5. نصب فیوز و کابلینگ مطابق استاندارد — برای جلوگیری از اتصالات شل و مقاومت بالا.

6. کنترل دمای کارکرد — دمای بیش از حد نشانهٔ بار اضافی یا خرابی داخلی است.

۷) روش‌های عیب‌یابیِ سریع (قدم‌به‌قدم، عملی)

1. چراغ هشدار شارژ روی داشبورد روشن است → بررسی اتصال باتری (قطب‌ها)، فیوزهای مربوط، سپس تست ولتاژ باتری با موتور روشن/خام.

2. ولتاژ باتری با موتور خام ≈ 25.2V (یا 24–25V) — وضعیت نرمال در استراحت. اگر خیلی پایین (مثلاً <24V) باتری ضعیف یا اتصال بد است.

3. ولتاژ با موتور روشن کمتر از ≈27V → رگولاتور/دینام شارژ نمی‌کند یا تسمه لیز می‌خورد؛ ابتدا تسمه، سپس اتصالات باتری، نهایتاً دینام را تست کنید.

4. ولتاژ با موتور روشن بالای 30V → احتمالاً رگولاتور معیوب (اورشارژ)؛ فوراً بررسی کنید چون اورشارژ به باتری و تجهیزات آسیب می‌زند.

5. صداهای غیرعادی یا لرزش → تست یاتاقان‌ها و پولی؛ در صورت لقی یا صدای غیرطبیعی، یاتاقان‌ها را تعویض کنید.

6. بارگیری بیش از حد (آمپر خروجی نزدیک یا بالای ۱۱۰A مداوم) → دینام داغ می‌شود؛ در سیستم‌هایی با بار زیاد، پیشنهاد افزایش ظرفیت دینام یا نصب دینام دوم.

۸) نشانه‌های رایج خرابی و علت‌های محتمل

• چراغ شارژ روشن/نوسان ولتاژ → رگولاتور خراب یا اتصالات ضعیف.

• باتری هر روز ضعیف می‌شود/نمیتوان استارت زد → دینام شارژ نمی‌کند یا باتری خودش به پایان عمر رسیده.

• سوت یا صدای خِش خِش از جلو موتور → تسمه لیز می‌خورد یا یاتاقان آسیب دیده.

• بو یا دود سوختگی → کابل یا سیم‌کشی با مقاومت بالا، پل دیود معیوب یا اتصال کوتاه؛ سریع بررسی کنید.

• نور کم چراغ‌ها در دورهای پایین و بهبود در دور موتور بالا → معمولا مشکل در دینام یا اتصال زمین/قطب باتری.

۹) پیشنهادات فنی و عملی (برای بهبود قابلیت اطمینان)

• اگر خودرو لوازم برقی اضافی دارد (یخچال، مانیتورهای متعدد، وینچ) از دینام با ظرفیت بالاتر از ۱۱۰A یا نصب دینام دوم استفاده کنید.

• همیشه در کنار دینام یک کیت تعویض شامل رگولاتور، پل دیود، یاتاقان و تسمه همراه داشته باشید تا در موجی از خرابی‌ها سریع‌تر اقدام شود.

• در زمان سرویس دوره‌ای، علاوه بر ولتاژ، جریان خروجی (آمپر) را با کلمپ‌متر زیر بار اندازه‌گیری کنید تا ظرفیت واقعی دینام تحت بار مشخص شود.

۱۰) جمع‌بندی (موجز)

دینام نصب‌شده روی کشندهٔ دیما HT-490 یک واحد استاندارد کامیونی با ظرفیت حدود ۱۱۰ آمپر است که برای بارهای الکتریکی معمول کشنده کافی‌ست، اما در صورت اضافه‌بار الکتریکی نیاز به ارتقا یا دینام کمکی وجود دارد. ولتاژ شارژ مناسب برای سیستم ۲۴ ولت باید در حدود ۲۷–۲۹ ولت باشد —‌ اندازه‌گیری ولتاژ، بررسی تسمه و اتصالات، و گوش دادن به صداهای غیرعادی ساده‌ترین و سریع‌ترین روش‌های عیب‌یابی‌اند. رعایت روتین‌های نگهداری (بازرسی تسمه، یاتاقان، اندازه‌گیری ولتاژ/جریان) عمر دینام و باتری را به‌طور چشمگیری افزایش می‌دهد.
