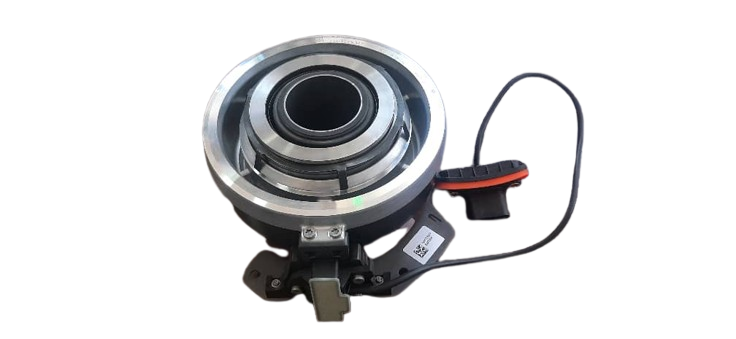

بلبرینگ کلاچ کشنده دیما HT-490 ( یاتاقان کلاچ (بلبرینگ آزاد‌سازی کلاچ) )

عملکرد

یاتاقان کلاچ یا همان بلبرینگ آزادسازی کلاچ (به انگلیسی Clutch Release Bearing یا Throw-Out Bearing) قطعه‌ای است که در سیستم کلاچ بین صفحه کلاچ و گیربکس نصب می‌شود و وظیفه اصلی آن سه مورد است:

1. وقتی پدال کلاچ فشرده می‌شود، یاتاقان به سمت صفحه فشارکلاچ (Pressure Plate) حرکت می‌کند و نیرو را از اهرم آزادسازی (Release Fork) به صفحه فشار انتقال می‌دهد تا صفحه کلاچ از فلایویل جدا شود و اتصال موتور به گیربکس قطع گردد.

2. هنگامی که پدال رها می‌شود، یاتاقان به موقعیت اولیه باز می‌گردد و کلاچ مجدداً درگیر می‌شود؛ این امکان را می‌دهد که انتقال نیرو از موتور به گیربکس برقرار گردد.

3. یاتاقان باید ضمن حرکت محوری و در عین دوران (چرخش) نیروهای شعاعی و محوری ناشی از فشار صفحه و حرکت اهرم را تحمل کند، با حداقل اصطکاک و بدون صدای زیاد یا خرابی سریع.

در کشنده‌هایی مثل HT-490 که بارهای زیاد، تلفات حرارتی بیشتر و دفعات تعویض دندهِ بیشتر دارند، یاتاقان باید طراحی شده باشد برای تحمل شرایط سخت‌تر از خودروهای سواری.

اجزای اصلی

یک یاتاقان کلاچ معمولی شامل اجزای زیر است:

• رینگ داخلی (Inner Ring) و رینگ خارجی (Outer Ring) که به همراه ساچمه‌ها یا رولرها تشکیل مسیر چرخش می‌دهند.

• عناصر غلتشی (Balls یا Rollers) که حرکت دوران را تسهیل می‌کنند.

• قفس (Cage) یا نگهدارنده ساچمه‌ها/رولرها برای تولید فضای یکنواخت حرکت.

• شفت نشیمن یا بوشینگ که یاتاقان روی آن نصب می‌شود و امکان حرکت محوری دارد.

• پوشش یا آب‌بندها (Seals) که از ورود گرد و غبار، آلودگی یا خروج گریس جلوگیری می‌کنند.

• گریس یا روانکار کارخانه‌ای که در بسیاری از یاتاقان‌ها به صورت از قبل شارژ شده است؛ در برخی مدل‌ها نیز گریس‌کاری دوره‌ای لازم است.

سیستم‌های جانبی

یاتاقان کلاچ بخشی از سیستم بزرگ‌تر کلاچ و انتقال نیرو است؛ بنابراین به سیستم‌های جانبی زیر متصل است:

• مجموعه صفحه فشار (Pressure Plate) و صفحه کلاچ (Clutch Disc) که یاتاقان با آن‌ها تماس دارد.

• اهرم آزادسازی (Release Fork) یا مکانیزم هیدرولیکی که یاتاقان را به سمت صفحه فشار هل می‌دهد.

• شفت گیربکس (Input Shaft) یا بوشینگ نشیمن که یاتاقان روی آن قرار می‌گیرد و باید روانکاری داشته باشد.

• سیستم روانکاری و آب‌بندی داخل محفظه کلاچ که یاتاقان در آن قرار دارد؛ دمای بالا، لرزش زیاد، و ورود آلودگی می‌تواند عمر یاتاقان را کاهش دهد.

• سیستم تنظیم کلاچ (Free Travel، فاصله آزاد پدال، میزان حرکت اهرم) که عملکرد یاتاقان را در شرایط مناسب تضمین می‌کند.

مزایا

استفاده از یاتاقان کلاچ باکیفیت و نصب صحیح، مزایای زیر را به همراه دارد:

• تعویض نرم‌تر دنده‌ها: یاتاقان سالم باعث می‌شود جداسازی صفحه کلاچ از فلایویل با حداقل اصطکاک و ضربه انجام شود، که تعویض دنده سریع‌تر و روان‌تر خواهد بود.

• کاهش سایش سایر قطعات: چون یاتاقان درست عمل می‌کند، فشار ناخواسته روی صفحه کلاچ، فلایویل یا گیربکس کاهش می‌یابد.

• افزایش عمر سیستم کلاچ: با کاهش اصطکاک و سایش، کل مجموعه صفحه، فشارکلاچ و یاتاقان دوام بیشتری خواهند داشت.

• کاهش صدا و لرزش: یاتاقان سالم صدای غیرعادی تولید نمی‌کند و لرزش سیستم کلاچ کمتر می‌شود.

• ایمنی و عملکرد بهتر خودرو: مخصوصاً در کشنده‌ها با بار بالا، یک یاتاقان سالم کمک می‌کند تا کلاچ تحت کنترل باشد و مانع از خزش یا لیز شدن ناخواسته شود.

معایب

هرچند مزایا زیاد هستند اما برخی معایب یا مشکلات پیرامون یاتاقان کلاچ نیز وجود دارد:

• اگر یاتاقان کیفیت پایین داشته یا نصب اشتباه انجام شده باشد، ممکن است سریعاً خراب شود، که هزینه تعمیرات و زمان توقف خودرو را بالا می‌برد.

• در شرایط کاری سخت (بار زیاد، دمای بالا، تعداد دفعات کلاچ‌گیری زیاد) یاتاقان تحت فشار بیشتری قرار دارد و ممکن است زودتر فرسوده شود.

• دسترسی به یاتاقان در کشنده‌ها معمولاً دشوار است (باید گیربکس یا محفظه کلاچ باز شود) و تعمیر یا تعویض آن زمان‌بر و هزینه‌بر است.

• اگر یاتاقان خراب شود و نادیده گرفته شود، می‌تواند باعث خرابی صفحه فشار یا گیربکس شود که هزینه بسیار بیشتری دارد.

نگهداری و عیب‌یابی

نگهداری

• در بازدیدهای دوره‌ای، صدای یاتاقان را هنگام فشردن پدال کلاچ چک کنید (باید صدای ناخواسته نداشته باشد).

• مطمئن شوید سرویس روانکاری (در صورت نیاز) طبق دفترچه سازنده انجام شده باشد. مشخص شده که برخی یاتاقان‌ها در خودروهای سنگین گریس‌کاری مخصوص لازم دارند.

• بررسی تنظیم “Free Travel” کلاچ و فاصله آزاد، زیرا اگر فاصله آزاد خیلی کم باشد، یاتاقان دائماً تحت فشار خواهد بود.

• مطمئن شوید مسیر حرکت یاتاقان (بوشینگ، شفت) روانکاری دارد، لای‌گذاری نشده و آب‌بندی مناسبی دارد.

• هنگام تعویض صفحه یا فشارکلاچ، یاتاقان را نیز بررسی یا تعویض کنید؛ معمولاً در موتورهای سنگین این توصیه می‌شود.

علائم خرابی

در زیر لیستی از علائم هشداردهنده که ممکن است نشان‌دهنده خرابی یاتاقان کلاچ باشند:

• صدای غُرغُر، جیغ یا نویز فلزی هنگام فشردن پدال کلاچ یا هنگام گیربکس‌گیری. مثلاً صدایی که با پدال کلاچ آغاز می‌شود یا شدت می‌گیرد. صدای نداشتن با پدال رها شده یا صدا فقط وقتی پدال فشار داده شود. این معمولاً نشانه یاتاقان است.

• لرزش یا احساس نرمی غیرطبیعی در پدال کلاچ یا عدم قطع کامل کلاچ (کلاچ درگیر می‌ماند).

• دمای بالای محفظه کلاچ یا یاتاقان (گرما زیاد نشانه اصطکاک زیاد یا روانکاری ناکافی است).

• کاهش عملکرد کلاچ، لغزش، عدم تعویض صحیح دنده یا احساس چسبندگی کلاچ.

• اگر یاتاقان بی‌توجهی شود، آثار خوردگی، ترک‌خوردگی یا شکستگی در یاتاقان یا شفت مشاهده می‌شود.

نتیجه‌گیری

یاتاقان کلاچ در کشنده دیما HT-490 نقشی بسیار حیاتی ایفا می‌کند؛ هرگونه خرابی یا عملکرد نامناسب آن می‌تواند منجر به مشکلات گسترده در سیستم کلاچ، گیربکس و در نتیجه توقف یا کاهش کارایی خودرو شود.

در نتیجه، نکات زیر بسیار مهم هستند:

• حتماً از یاتاقان با کیفیت مناسب (مخصوص خودروهای سنگین) استفاده شود.

• نصب، تنظیم و روانکاری آن باید دقیق انجام شود.

• علائم خرابی نادیده گرفته نشود — هر صدای ناشناخته یا لرزش می‌تواند نشانه شروع خرابی باشد.

• همراه با تعویض صفحه یا فشارکلاچ، یاتاقان را نیز تعویض یا حداقل بررسی کرد تا هزینه‌های بعدی به حداقل برسد.
