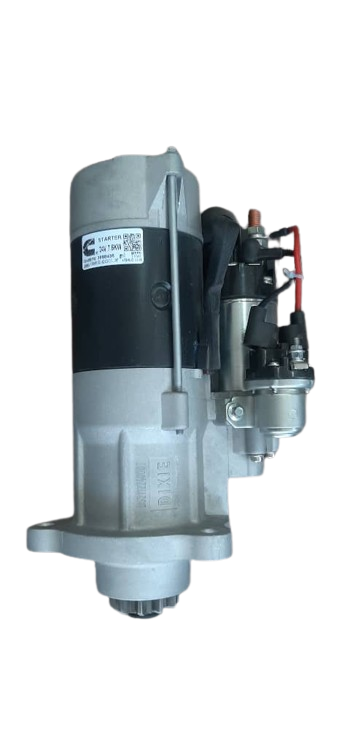

استارت کشنده دیما HT-490

🔹 1. عملکرد

استارت وظیفه دارد چرخش اولیه میل‌لنگ موتور را فراهم کند تا احتراق درون سیلندرها آغاز شود.

فرآیند عملکرد به‌صورت خلاصه:

1. راننده سوئیچ را در وضعیت START می‌چرخاند.

2. جریان قوی برق (از باتری‌های ۲۴ ولتی) به سلونوئید استارت ارسال می‌شود.

3. سلونوئید:

   • دندهٔ پینیون را به سمت فلایویل موتور می‌برد.

   • هم‌زمان کنتاکت اصلی برق را وصل می‌کند و جریان به موتور استارت می‌رسد.

4. موتور استارت با چرخاندن پینیون، فلایویل را به گردش در می‌آورد و موتور شروع به کار می‌کند.

5. به‌محض روشن شدن موتور، راننده کلید را رها می‌کند، سلونوئید آزاد می‌شود و پینیون از فلایویل جدا می‌گردد.

این چرخه معمولاً کمتر از ۲ ثانیه طول می‌کشد.

🔹 2. اجزای اصلی استارت

1. بدنه و پوسته (Housing):
   نگهدارنده‌ی کل اجزا و محل اتصال به بلوک موتور.

2. موتور الکتریکی DC:

   • دارای آرمیچر (Armature)، سیم‌پیچ میدان (Field Coil) و ذغال‌ها (Brushes).

   • وظیفه تبدیل انرژی الکتریکی به گشتاور مکانیکی را دارد.

3. سلونوئید (Solenoid Switch):

   • شامل دو سیم‌پیچ جذب و نگهدارنده است.

   • وظیفه دارد پینیون را جلو ببرد و برق اصلی را وصل کند.

4. دنده پینیون و مکانیزم درگیرکننده (Overrunning Clutch / Bendix Drive):

   • پینیون روی شفت استارت قرار دارد و با چرخش، فلایویل را می‌گرداند.

   • پس از روشن شدن موتور، با کلاچ یک‌طرفه از آسیب جلوگیری می‌کند.

5. یاتاقان‌ها و بوش‌ها:

   • وظیفه نگهداری دقیق شفت درون پوسته.

6. ترمینال‌ها و کابل تغذیه:

   • اتصال مثبت از باتری و کابل زمین (منفی) به بدنه موتور.

🔹 3. سیستم‌های جانبی مرتبط

• باتری و کابل‌های تغذیه ۲۴ ولت: تأمین‌کننده جریان بالا (تا ۶۰۰–۸۰۰ آمپر لحظه‌ای).

• سوئیچ استارت / کلید احتراق (Ignition Switch): فرمان‌دهنده اصلی استارت.

• رله کمکی استارت (Starter Relay): حفاظت از سوئیچ و کاهش جریان عبوری از آن.

• ECU موتور (Engine ECU): در مدل‌های جدید، فعال‌سازی استارت فقط در شرایط مجاز (گیربکس خلاص، فشار روغن کافی و...) انجام می‌شود.

• سیستم حفاظت ولتاژ پایین: در برخی مدل‌ها، مانع از استارت در صورت افت ولتاژ باتری می‌شود.

🔹 4. مزایا

• قدرت گشتاور بالا: قادر به چرخاندن موتور دیزلی بزرگ حتی در دماهای پایین.

• پایداری عملکرد در سیکل‌های کاری مکرر.

• دارای مکانیزم محافظ یک‌طرفه (Overrunning Clutch) برای جلوگیری از درگیری پس از روشن شدن موتور.

• قابلیت تعمیرپذیری بالا (تعویض ذغال، بوش، سلونوئید).

• مصرف انرژی کوتاه‌مدت و متمرکز.

🔹 5. معایب / محدودیت‌ها

• مصرف جریان بسیار بالا (بار زیاد بر باتری).

• حساسیت به رطوبت و آلودگی روغن / گل.

• استارت طولانی یا تکراری موجب داغ شدن و سوختن سیم‌پیچ می‌شود.

• در صورت ضعف باتری، عملکرد به‌شدت کاهش می‌یابد.

• خرابی سلونوئید یا ذغال‌ها از خرابی‌های شایع و پرهزینه است.

🔹 6. نگهداری (Maintenance)

1. بررسی اتصالات باتری و کابل‌های استارت هر سرویس دوره‌ای (سفتی و تمیزی اتصالات).

2. اندازه‌گیری افت ولتاژ در مدار استارت: افت بیش از ۰٫۵ ولت نشانه مقاومت زیاد یا اتصال ضعیف است.

3. بازرسی ذغال‌ها و کلکتور آرمیچر هر ۶ ماه یا ۵۰٬۰۰۰ کیلومتر.

4. روانکاری سبک بوش‌ها و محور پینیون (با گریس مخصوص حرارت بالا).

5. اجتناب از استارت طولانی‌تر از ۱۰ ثانیه.

6. محافظت در برابر نفوذ آب و گل: به‌ویژه در شرایط جاده‌های مرطوب.

🔹 7. عیب‌یابی (Troubleshooting)

🔹 8. علائم خرابی قابل مشاهده

• صدای تق‌تق مکرر هنگام استارت (نشانگر سلونوئید یا ضعف باتری).

• چرخش کند موتور در هوای سرد حتی با باتری سالم.

• بوی سوختگی یا داغی در اطراف استارت.

• عدم بازگشت پینیون (صدای فلایویل پس از روشن شدن موتور).

• روشن ماندن چراغ هشدار باتری در زمان استارت طولانی.

• کاهش ناگهانی ولتاژ باتری در دیاگ یا صفحه نمایش.

🔹 9. نتیجه‌گیری

استارت در کشنده دیما HT-490 یکی از اجزای کلیدی سیستم استارت موتور دیزلی سنگین است.
این قطعه با بهره‌گیری از موتور DC پرقدرت و سلونوئید الکترومغناطیسی، انرژی الکتریکی را به گشتاور مکانیکی عظیم تبدیل می‌کند تا موتور به‌سرعت روشن شود.

✅ مزایا: قدرت بالا، طراحی مقاوم، تعمیرپذیری آسان.
⚙️ نکته کلیدی: سلامت کابل‌های تغذیه، باتری، و اتصالات زمین تأثیر مستقیم بر عملکرد استارت دارد.
⚠️ عیب‌های شایع: خرابی ذغال‌ها، سلونوئید، و درگیری ناقص پینیون با فلایویل.

با سرویس دوره‌ای، پاک‌سازی اتصالات، تست منظم ولتاژ و اجتناب از استارت طولانی می‌توان عمر مفید استارت را تا چند سال افزایش داد.
